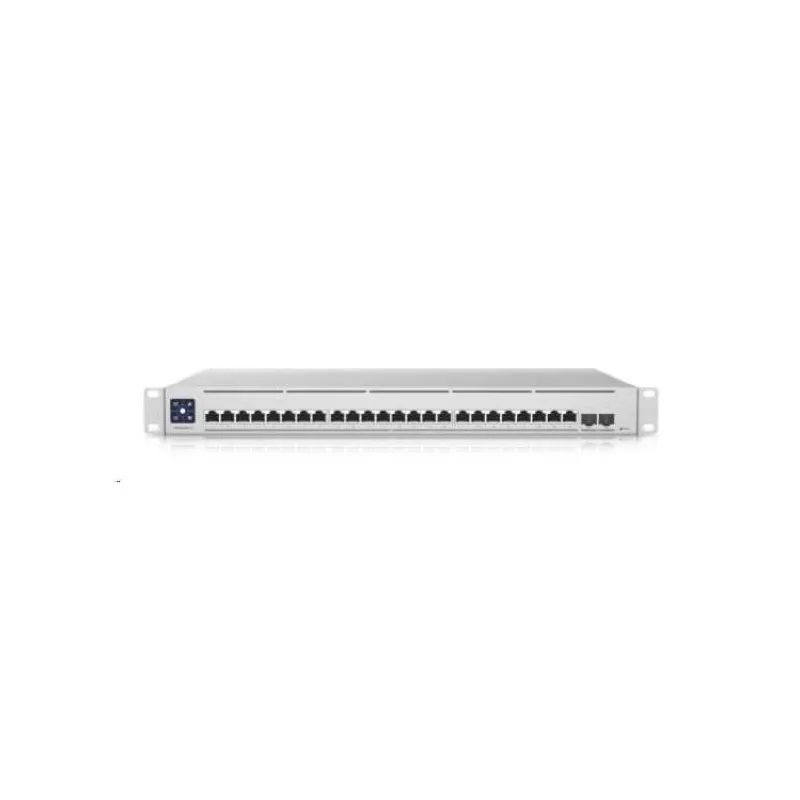

UBIQUITI ENTERPRISE Ubiquiti EAV-XG-24-PoE - UniFi Enterprise Audio/Video XG 24 PoE switch EAV-XG-24-PoE

Ubiquiti EAV-XG-24-PoE, UniFi Enterprise Audio/Video XG 24 PoE switch špičkový UniFi PoE L3 switch pro profesionální A/V instalace Produkt spadá do "Unifi Enterprise Partner Program" - veškeré prodeje jsou podmíněny registrací projektu s vyplněním formuláře. Nabízí 24× 10G PoE+++ portů pro napájení i přenos dat jediným kabelem a 4× 100G QSFP28 uplinky pro extrémně rychlé páteřní propojení. Switch navržený pro profesionální audio/video infrastruktury s vysokými nároky na výkon, stabilitu a přesnou synchronizaci.

Díky podpoře PTP časování, standardů SMPTE ST 2110, SDVoE a AES67 umožňuje přesně synchronizovaný přenos obrazu i zvuku v reálném čase. Ideální řešení pro konferenční centra nebo rozsáhlé AV instalace využívající moderní IP technologie. Integrovaný OCXO clock zajišťuje mimořádně stabilní časování a možnost připojení externího GPS Grandmaster zdroje přes SMA konektor posouvá synchronizaci na úroveň profesionálních vysílacích systémů.

Technologie Etherlighting navíc usnadňuje orientaci v kabeláži a správu portů. Dedikovaný OOB management port poskytuje oddělený přístup pro správu přes SSH i při nedostupnosti hlavní sítě. Konzolový port umožňuje přímý sériový přístup k CLI pro diagnostiku, konfiguraci a obnovu zařízení.

PoE výkon umožní napájení rozsáhlých AV technologií, kamer nebo profesionálních endpointů z jednoho centrálního prvku infrastruktury. (Poznámka: EAV-XG-24-PoE se dříve nazýval EAV-24-PoE. Jedná se pouze o aktualizaci názvu; nebyly provedeny žádné změny hardwaru.) Klíčové vlastnosti * široká podpora A/V protokolů - SMPTE ST 2110, SDVoE, Dante, AES67 a dalších * PTP časování s přesným OCXO clockem * 24x 10GbE RJ-45 portů s PoE+++ - vysokohustotní porty 10 GbE PoE+++ poskytují vysoký výstupní výkon a konektivitu pro náročná AV zařízení * 100G uplink konektivita - 4 uplinkové porty QSFP28 umožňují vysokorychlostní agregaci napříč distribučními a základními vrstvami s rostoucí poptávkou po síti * celkový PoE budget až 2150 W při sdíleném režimu (200–240 V AC) & 1850 W (100–120 V AC) * porty s podsvícením Etherlighting - světelná indikace umístění portu, rychlost/linku a nativní VLAN/síť * konzolový port pro CLI správu a diagnostiku * načasování PTP - přesné časování AV sítě s režimy Grandmaster, Boundary a Transparent s obsahem SMA portu pro synchronizaci GPS * redundantní napájení a chlazení - 2 napájecí zdroje vyměnitelné za provozu a inteligentní chlazení (4 hot-swap moduly ventilátorů) zajišťují spolehlivou provozuschopnost v kritických prostředích * optimalizováno pro instalaci do 4sloupkového racku Rozložení portů: * 1 GbE RJ-45 - 1x (1G/100M/10M)- pouze port pro správu OOB (management)-i když není k dispozici síťový přístup * 10 GbE RJ-45 - 24x (vše PoE+++) (10G/5G/2,5G/1G/100M/10M) - 10/100M poloduplex není podporován * 100G QSFP28 - 4x (100G/40G) - pro vysokorychlostní páteřní propojení (uplink) * 1x konzolový port RJ-45 - přímý přístup k CLI přepínače pro rychlou diagnostiku, obnovu nebo konfiguraci * 1x SMA konektor - vstup pro časový signál z GPS hodin (režim hodin Grandmaster s protokolem PTP-primární zdroj času pro síť) - precizní synchronizace času v A/V síti Výkon: Spínací kapacita switche: 1280 Gb/s Rychlost směrování: 810 Mpps Velikost vyrovnávací paměti paketů: 8 MB Celková propustnost bez blokování: 640 Gb/s Podporované VLAN: 1000 Velikost tabulky MAC adres: 32 000 Statické trasy IPv4: 512 Seznam řízení přístupu (ACL): * IPv4: 256 pravidel * MAC: 256 pravidel Funkce vrstvy L3: *DHCP server pro lokálně spravované sítě *Inter-VLAN Routing (lokální sítě) *statické směrování (lokální sítě) Funkce vrstvy L2: * agregace portů LACP * STP & RSTP * QoS (DSCP) * PTPv2 * Pro AV profily (Play, Dante, Q-SYS, NDI, SDVoE, Shure, AES67, Crestron) * pokročilá konfigurace IGMP (Querier, Fast Leave, Router Port) * IGMP Snooping * 802.1X Control * ACL založené na MAC a izolace zařízení * DHCP Snooping & Guarding * limit rychlosti výstupu * řízení toku * Storm Control * omezování rychlosti Multicast & Broadcast * blokování adres MAC * omezení portů na základě MAC adres * ACL založený na protokolu IP a izolace sítě * zrcadlení a izolace portů * Jumbo rámce * LLDP-MED * Voice VLAN * prevence smyček Hardware: Max.

PoE výstup: až PoE+++ (802.3 bt až 90 W na port, typ 4, třída 8) Celkový napájecí výkon PoE-budget: *200–240 V AC sdílený režim: 2150 W s dvěma moduly 1200 W *100–120 V AC sdílený režim: 1850 W s dvěma moduly 1200 W *200–240 V AC redundantní režim: 1050
